网站首页百科知识 > 正文

在过渡金属二硫属化物材料中发现新型超导材料

2024-01-22 10:42:40 百科知识来源：

导读中国科学院合肥物质科学研究院研究团队在稳态强磁场装置(SHMFF)电输运和磁测量系统的支持下，发现了一种新型超导材料(InSe2)xNbSe2，具有独

中国科学院合肥物质科学研究院研究团队在稳态强磁场装置(SHMFF)电输运和磁测量系统的支持下，发现了一种新型超导材料(InSe2)xNbSe2，具有独特的晶格结构。该材料的超导转变温度达到11.6 K，是常压下转变温度最高的过渡金属硫化物超导体。

研究结果发表在《美国化学会杂志》上。

TMD材料因其在催化、储能和集成电路等领域的广泛应用而受到广泛关注。然而，TMD超导体相对较低的超导转变温度限制了其潜在用途。

在这项研究中，科学家成功制备了一种化学式为(InSe2)xNbSe2的新型超导材料。与将孤立的原子插入低维材料的范德华能隙的常规条件不同，在(InSe2)xNbSe2中，发现插入的铟原子形成InSe2键合链。

“这种材料在所有过渡金属二硫属化物(TMD)超导体中具有非常高的转变温度，”领导该团队的张长进教授说，“并且它表现出令人印象深刻的临界电流密度。”

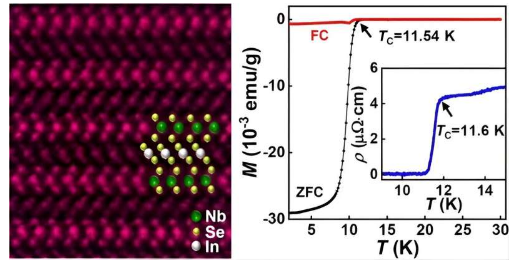

(InSe 2)0.12NbSe2样品的超导转变温度在环境压力下可高达11.6 K，比原始NbSe2高60% 。

此外，(InSe2)xNbSe2超导体表现出8x105A/cm2的大临界电流密度，这也是所有TMD超导体中最高的。其临界电流密度可与铜酸盐、铁基化合物等高温超导体相媲美，展现出良好的应用前景。

版权说明： 本文由用户上传，如有侵权请联系删除！

标签：
